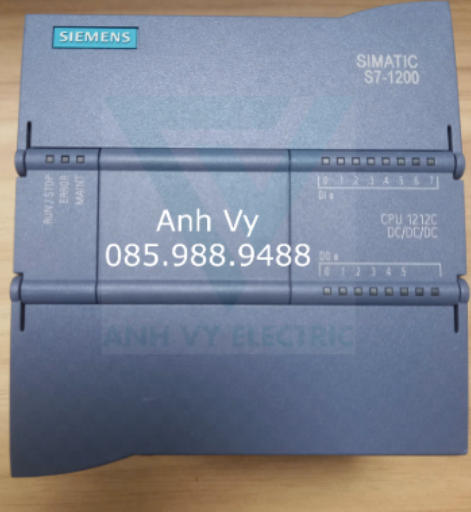

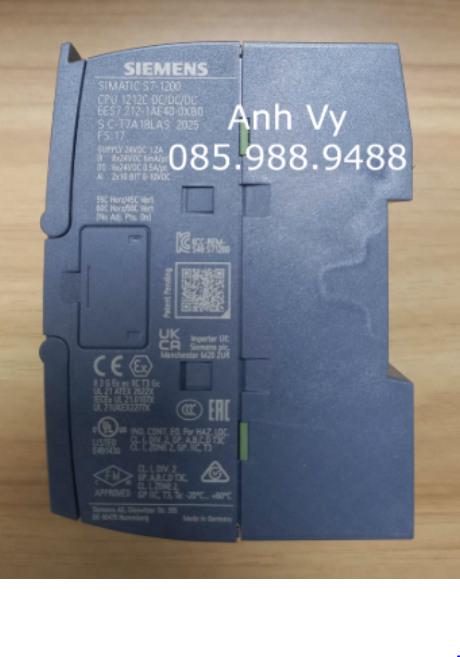

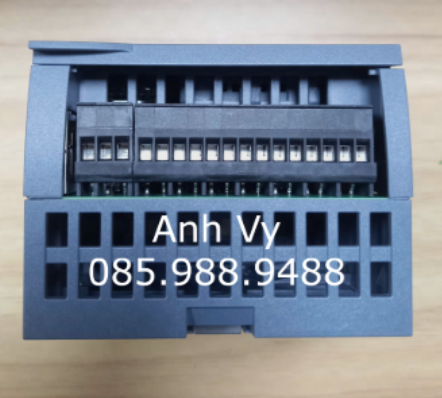

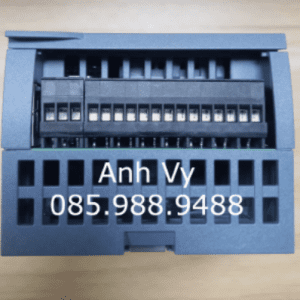

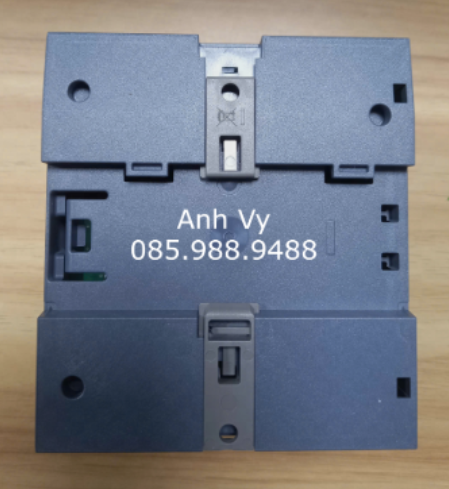

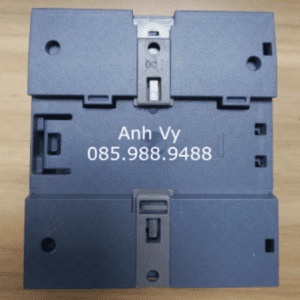

6ES7212-1AE40-0XB0 – PLC S7-1200 CPU 1212C DC/DC/DC



Mã sản phẩm	6ES7212-1AE40-0XB0
Thông số	SIMATIC S7-1200, CPU 1212C, compact CPU, DC/DC/DC, onboard I/O: 8 DI 24 V DC; 6 DO 24 V DC; 2 AI 0-10 V DC, Power supply: DC 20.4-28.8V DC, Program/data memory 75 KB
Kích thước	10.60 x 10.80 x 8.60
Khối lượng	0.340 Kg

Giới thiệu về PLC S7-1200

Bộ điều khiển logic khả trình (PLC) S7-1200 mang lại tính linh hoạt và sức mạnh để điều khiển nhiều thiết bị đa dạng hỗ trợ các yêu cầu về điều khiển tự động. Sự kết hợp giữa thiết kế thu gọn, cấu hình linh hoạt và tập lệnh mạnh mẽ đã khiến cho S7-1200 trở thành một giải pháp hoàn hảo dành cho việc điều khiển nhiều ứng dụng đa dạng khác nhau.

Kết hợp một bộ vi xử lý, một bộ nguồn tích hợp, các mạch ngõ vào và mạch ngõ ra trong một kết cấu thu gọn, CPU trong S7-1200 đã tạo ra một PLC mạnh mẽ. Sau khi người dùng tải xuống một chương trình, CPU sẽ chứa mạch logic được yêu cầu để giám sát và điều khiển các thiết bị nằm trong ứng dụng. CPU giám sát các ngõ vào và làm thay đổi ngõ ra theo logic của chương trình người dùng, có thể bao gồm các hoạt động như logic Boolean, việc đếm, định thì, các phép toán phức hợp và việc truyền thông với các thiết bị thông minh khác.

Các tính năng và dung lượng

Chức năng	CPU 1211C	CPU 1212C	CPU 1214C
Kích thước vật lý (mm)	90 x 100 x 75		110 x 100 x 75
Bộ nhớ người dùng
Bộ nhớ làm việc	25 kB		50 kB
Bộ nhớ nạp	1 MB		2 MB
Bộ nhớ giữ lại	2 kB		2 kB
I/O tích hợp cục bộ
Kiểu số	6 ngõ vào / 4 ngõ ra	8 ngõ vào / 6 ngõ ra	14 ngõ vào / 10 ngõ ra
Kiểu tương tự	2 ngõ ra	2 ngõ ra	2 ngõ ra
Kích thước ảnh tiến trình	1024 byte ngõ vào (I) và 1024 byte ngõ ra (Q)
Bộ nhớ bit (M)	4096 byte		8192 byte
Độ mở rộng các module tín hiệu	Không	2	8
Bảng tín hiệu	1
Các module truyền thông	3 (mở rộng về bên trái)
Các bộ đếm tốc độ cao	3	4	6
Đơn pha	3 tại 100 kHz	3 tại 100 kHz 1 tại 30 kHz	3 tại 100 kHz 3 tại 30 kHz
Vuông pha	3 tại 80 kHz	3 tại 80 kHz 1 tại 20 kHz	3 tại 80 kHz 3 tại 20 kHz
Các ngõ ra xung	2
Thẻ nhớ	Thẻ nhớ SIMATIC (tùy chọn)
Thời  gian  lưu  giữ  đồng  hồ thời gian thực	Thông thường 10 ngày / ít nhất 6 ngày tại 400C
PROFINET	1 cổng truyền thông Ethernet
Tốc độ thực thi tính toán thực	18 μs/lệnh
Tốc độ thực thi Boolean	0,1 μs/lệnh

Các loại module lắp đặt thêm

Module

Chỉ ngõ vào

Chỉ ngõ ra

Kết hợp In/Out

Module tín hiệu (SM)

Kiểu số

8 x DC In

8 x DC Out 8 x Relay Out

8 x DC In / 8 x DC Out 8 x DC In / 8 x Relay Out

16 x DC In

16 x DC Out 16 x Relay Out

16 x DC In / 16 x DC Out 16 x DC In / 16 x Relay Out

Kiểu tương tự

4 x Analog In 8 x Analog In

2 x Analog In 4 x Analog In

4 x Analog In / 2 x Analog Out

Bảng tín hiệu (SB)

Kiểu số

_

_

2 x DC In / 2 x DC Out

Kiểu tương tự

_

1 x Analog In

_

Module truyền thông (CM) RS485 RS232

Nổi bật tính năng

• Cổng truyền thông Profinet (Ethernet) được tích hợp sẵn:



Dùng để kết nối máy tính, với màn hình HMI hay truyền thông PLC-PLC

Dùng kết nối với các thiết bị khác có hỗ trợ chuẩn Ethernet mở

Đầu nối RJ45 với tính năng tự động chuyển đổi đấu chéo

Tốc độ truyền 10/100 Mbits/s

Hỗ trợ 16 kết nối ethernet

TCP/IP, ISO on TCP, và S7 protocol

• Các tính năng về đo lường, điều khiển vị trí, điều khiển quá trình:



6 bộ đếm tốc độ cao (high speed counter) dùng cho các ứng dụng đếm và đo lường, trong đó có 3 bộ đếm 100kHz và 3 bộ đếm 30kHz

2 ngõ ra PTO 100kHz để điều khiển tốc độ và vị trí động cơ bước hay bộ lái servo (servo drive)

Ngõ ra điều rộng xung PWM, điều khiển tốc độ động cơ, vị trí valve, hay điều khiển nhiệt độ…

16 bộ điều khiển PID với tính năng tự động xác định thông số điểu khiển (auto-tune functionality)



• Thiết kế linh hoạt:



Mở rộng tín hiệu vào/ra bằng board tín hiệu mở rộng (signal board), gắn trực tiếp phía trước CPU, giúp mở rộng tín hiệu vào/ra mà không thay đổi kích thước hệ điều khiển

Mỗi CPU có thể kết nối tối đa 8 module mở rộng tín hiệu vào/ra.

Ngõ vào analog 0-10V được tích hợp trên CPU

3 module truyền thông có thể kết nối vào CPU mở rộng khả năng truyền thông, vd module RS232 hay RS485

Card nhớ SIMATIC, dùng khi cần rộng bộ nhớ cho CPU, copy chương trình ứng dụng hay khi cập nhật firmware

Chẩn đoán lỗi online / offline

Giao tiếp



S7-1200 hỗ trợ kết nối Profibus và kết nối PTP (point to point).

Giao tiếp PROFINET với:

• • Các thiết bị lập trình
  • Thiết bị HMI
  • Các bộ điều khiển SIMATIC khác

Hỗ trợ các giao thức kết nối:

• • TCP/IP
  • SIO-on-TCP
  • Giao tiếp với S7

Tham khảo thêm thông tin tại đây

Chế độ bảo hành

Anh Vy là nhà phân phối chính thức thiết bị PLC S7-1200 của Siemens tại Việt Nam, giá cả tốt nhất thị trường, đầy đủ các chính sách bảo hành chính hãng.

————————————————
